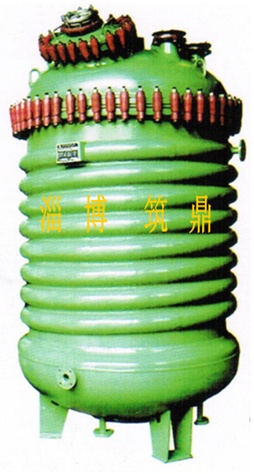

半管夾套搪玻璃反應釜（半管夾套搪瓷反應釜）介紹

      半管夾套搪玻璃反應釜(半管夾套搪瓷反應釜)半管夾套的結構特點以及半管成型原理：半管夾套中間部分為釜體，釜體外縱向環繞著半管，且半管內裝有循環冷卻水，半管橫截面為半圓形，搪瓷反應釜釜體與環繞的半管之間是焊接在一起的。半管采用的原料為金屬板料。然后將板料通過前后直排的數組成型輥輪(凹凸輪)，凹凸輪的回轉帶動金屬板料向前輸送，緊接著進行橫向彎曲形成半圓形，隨后縱向彎曲呈環狀。

      半管夾套搪玻璃反應釜半管夾套設計注意要點：

(1) 設計時要注意保證半管夾套內循環介質的流通截面積以及其導熱或保溫性能。

(2)為了避免夾套蒸汽或其他介質污染容器入口處外壁，就需要在設計時設計一個防沖板，此防沖板焊接在容器外壁且正對著夾套介質入口處。

(3)為了能夠使夾套空間內充滿介質，就需要排除夾套空間所有氣體，這就需要在夾套頂端設計一個直徑不小于10mm的排氣孔，且越是處于夾套頂端其排氣效果越好。

(4)做好探傷檢測和熱處理工作：若搪瓷反應釜內介質為高度危害介質或極度危害介質時，要做好100％射線探傷檢測，然后進行封閉件和容器焊接后的熱處理工作；對于有熱處理要求的要在完成封閉件和容器的焊接工作之后再進行熱處理工作。

半盤管護套和傳統護套有什么區別

      半管或分體式盤管夾套由一個焊接的半管組成，該半管包裹在容器外部，為傳熱流體形成一個環形通道。在半盤管夾套中，加熱和冷卻介質以高速和湍流的方式流過半管。因此，膜層散熱系數和熱傳導系數比傳統的夾套更高。內釜體反應介質的加熱和冷卻時，半盤管熱傳遞回路熱傳遞更快、節省能源和減少批次反應時間。對于半盤管設計，只考慮盤管的直徑-而不是夾套反應釜的內釜體無支撐高度（必須考慮夾套壓力）。這允許在盤管內安全使用比傳統夾套更高的壓力：標準工作極限為500°F(260℃)時為450 psig (3.1 Mpag)。

      半盤管反應器上的盤管在搪玻璃之前焊接到內釜體上；傳統的夾套可以在搪玻璃之后焊接到內釜體上。此外，半盤管反應釜比夾套反應釜大約增加30%到35%的制造成本。在許多情況下，這種溢價可以通過使用成本的降低、提高傳熱率和更好的反應效率來抵消。
